EPGStationを使う自宅録画サーバーをMuninで温度監視（Ubuntu 22.04）

「EPGStationで録画サーバーを運用していたが、7～8月頃HDDが壊れて、録画データがパーになった。」
こういう事例を時々聞きます。

録画サーバーを自宅で運用する場合、温度管理は必須です。
温度管理について、解説します。

録画サーバーの温度管理はなぜ必要か

録画サーバーの中で温度管理が必要なパーツは、3つあります。

CPU:　　 適正動作温度40～70℃　限界温度80℃以上で安全回路が働く。
SSD:　　 適正動作温度60℃まで　限界温度70℃以上で安全回路が働く。
HDD:　　適正動作温度40℃まで　限界温度50℃以上で損傷の可能性。

この中で最も危険なパーツは、HDDです。
気温が35℃以上で、HDD温度は簡単に40℃以上になり、50℃を越える可能性もあります。
録画サーバーは24時間稼働しているため、損傷の確率は高まります。

CPUやSSDは半導体ですから、限界温度を越えた時安全回路が働き、
速度を落として稼働温度を下げることが可能です。
また、限界温度が70℃以上なので、気温の影響は受けにくい。
今後、半導体の製造プロセスの微細化により、発熱を抑えることが期待できます。
実際、2022年現在第12世代Intel Coreは、第6世代の消費電力の40％で同一性能を実現しています。

従って、以下のような温度管理が必要と考えます。

• HDD　国内年間最高気温39℃を想定して、HDD温度50℃を越えない対策と監視。
• CPU　CPU温度80℃を越えない対策と監視。
• SSD　SSD温度70℃を越えない対策と監視。

Muninで温度監視する

Muninは、無料でオープンソースのコンピューターシステム監視、ネットワーク監視、インフラストラクチャ監視ソフトウェアアプリケーションです。

Muninを使って、HDD、SSD、CPUの温度監視を行えます。

それでは、Muninをインストールしましょう。
ここでは、以下の手順でEPGStationをインストールしたことを前提としています。

Simple Life in the digital age



5 Users

6 Pockets

2022.05.25

EPGStation-PLEX tuner-Ubuntu 22.04-自宅録画サーバー

https://www.digital-den.jp/simplelife/archives/6850

<2023年8月22日＞最新版のMirakurunとEPGStationを使えるようにしました。こちらをお使いください。2022年5月現在、自宅録画サーバーを簡単に作る方法を紹介します。PLEXチューナーが接続、あるいは搭載されたPCがあれば、約1時間で録画予約ができるようになります。 (20分) Ubuntu 22.04インストール (15分) 自宅録画サーバー完成 (20分) EPGStationで1週間の番組表を読み込み、予約録画ができる入手可能な以下4点を利用します。 Ubuntu LTS 22.04 日本語Remix EPGStation Mirakurun docker版 非公式Linuxドライバ for PLEX ...

端末を開いて、~/temp/tool/へ移動します。

euser@pc:~$ cd ~/temp/tool
euser@pc:~/temp/tool$ ls -la
合計 28
drwxrwxr-x 3 euser euser 4096  5月 23 10:14 .
drwxrwxr-x 4 euser euser 4096  5月 23 10:14 ..
drwxrwxr-x 2 euser euser 4096  5月 23 11:35 data
-rw-rw-r-- 1 euser euser  348  5月 22 17:37 p1-changeconfig.sh
-rw-rw-r-- 1 euser euser   57  5月 21 17:04 p2a-editsamba.sh
-rw-rw-r-- 1 euser euser  198  5月 21 17:02 p2b-installsamba.sh
-rw-rw-r-- 1 euser euser  556  5月 15 18:44 p3-installmunin.sh

Muninをインストールします。

euser@motown:~/temp/tool$ bash p3-installmunin.sh

完了したら、5分程度待ちます。
5分おきに監視を行いデータを収集するため、
最初の情報が収集完了するまで待ちます。

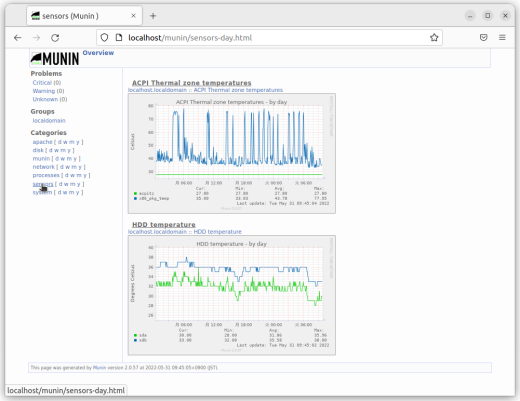

ブラウザを開き、「http://localhost/munin/」にアクセスします。
左側のメニューの一番下から2番目「sensors」をクリックします。

最初はグラフで確認できないので、グラフの下の数字を確認します。
「x86_pkg_temp」でCPU温度、
「sda」「sdb」でSSD温度、HDD温度
を確認できます。
左から、「現在値」「最小値」「平均値」「最大値」が表示されます。

録画サーバーの温度管理と対策

実際の録画サーバーでの温度監視と対策例を示します。

温度監視の基準は以下のようになります。
最大CPU温度＜80℃
最大SSD温度＜70℃
最大HDD温度＋（年間最高気温ー計測時最高気温）＜50℃

上記の表示例から最大値を確認します。
最大CPU温度　　77.95℃
最大SSD温度　　 35.96℃
最大HDD温度　　38℃

この結果から、SSDとCPUは問題ないと判断します。
HDD温度に関しては、この計測した2日間の最高気温を調べます。
例1　計測時最高気温が30℃の場合
年間最高気温ー計測時最高気温＝9℃
予想最大HDD温度＝38＋9＝47℃（＜50℃）
例2　計測時最高気温が25℃の場合
年間最高気温ー計測時最高気温＝14℃
予想最大HDD温度＝38＋14＝52℃（＞50℃）

計測時最高気温が30℃の場合は問題なし。
計測時最高気温が25℃の場合は、HDDの冷却を強化する必要。

PCケースの冷却

ミドルタワーケースを例に、冷却について説明します。
ミドルタワーケースでは、以下の冷却ファンを一般的に装着できます。
前面　吸気方向冷却ファン　2つ
上面　排気方向冷却ファン　2つ
背面　排気方向冷却ファン　1つ

HDDやSSDを冷却する場合は、前面の吸気方向冷却ファンを使います。
冷却したいHDDやSSDに風が当たる位置にファンを装着します。

CPUを冷却する場合は、上面、背面の排気方向冷却ファンを使います。

計測事例

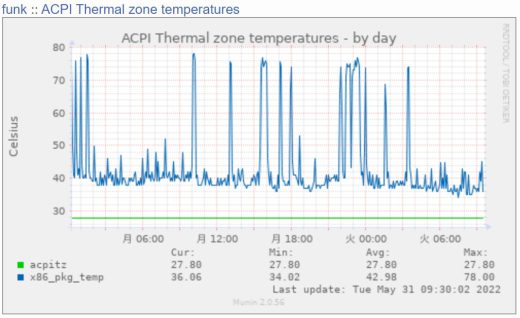

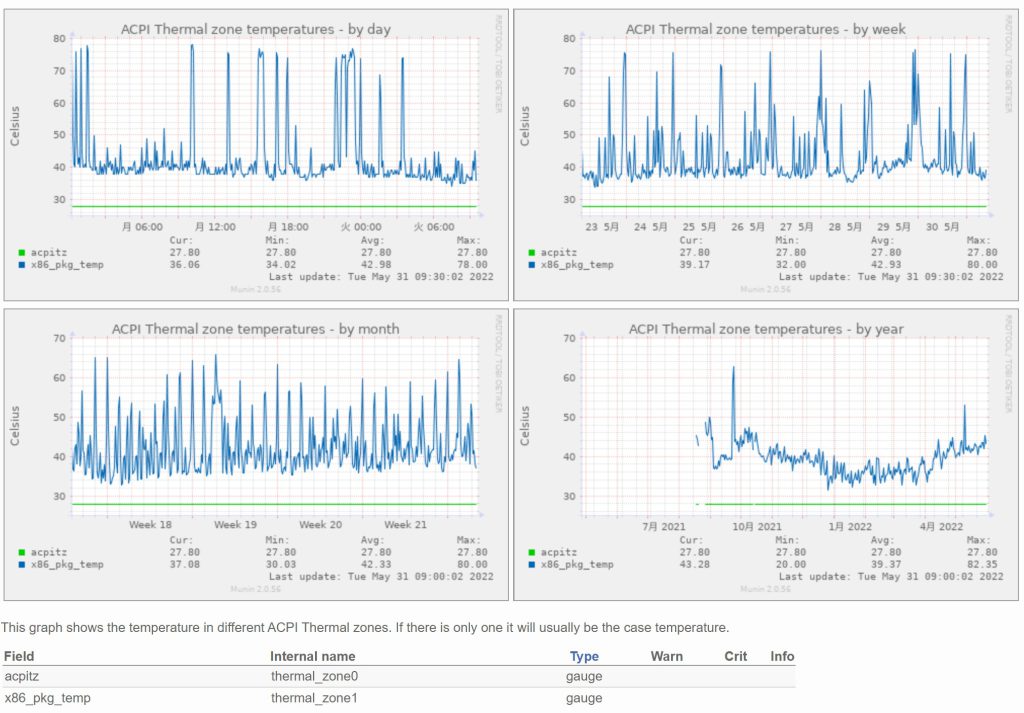

CPU温度の計測例

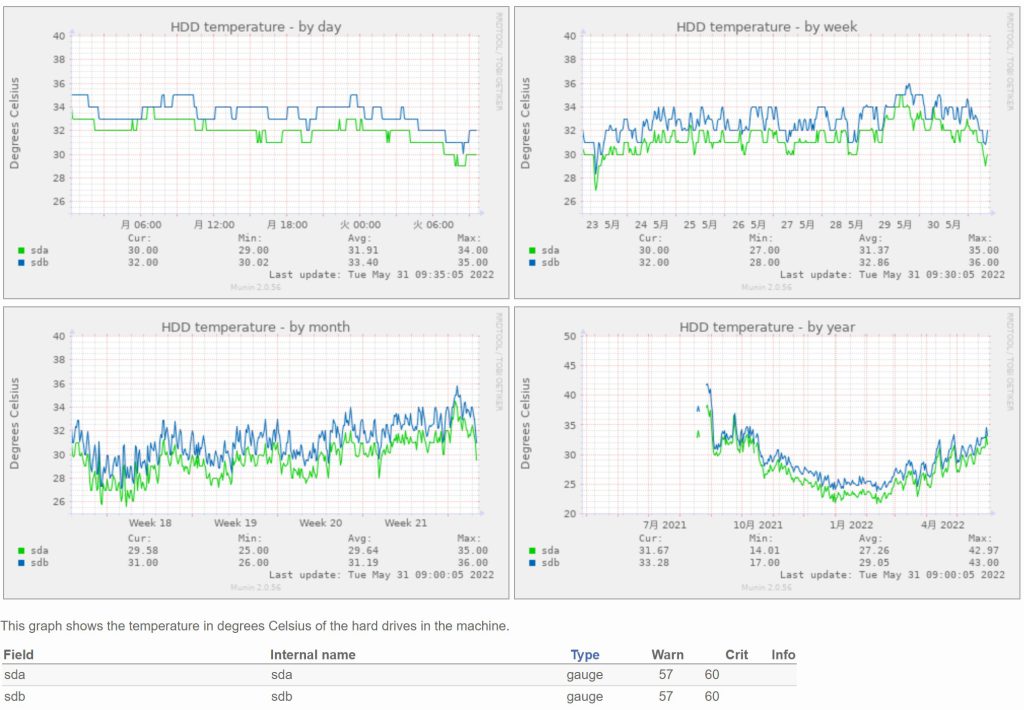

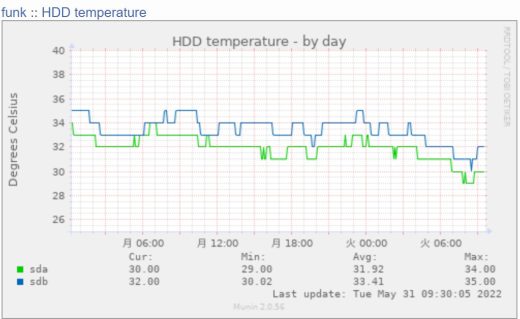

HDD温度、SSD温度の計測例

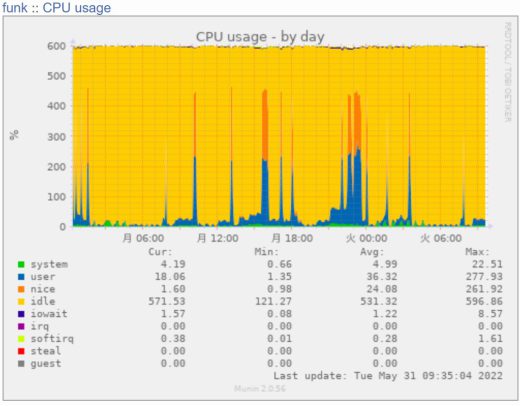

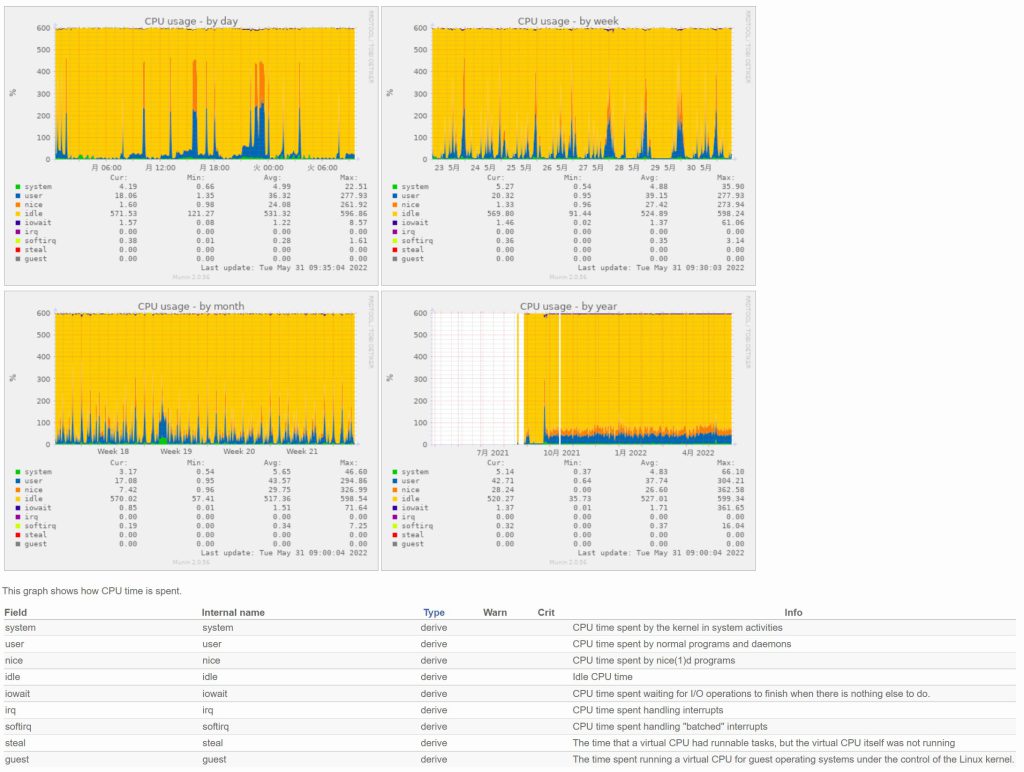

CPU稼働情報の例
